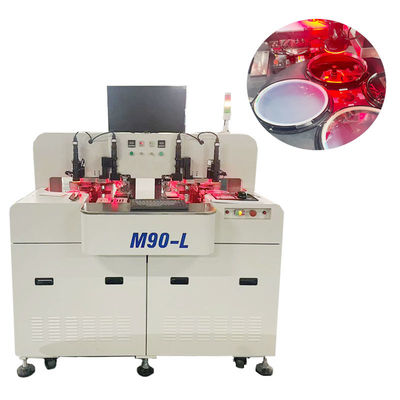

Máquina de enlace a presión de semiconductores Equipo de embalaje LED Die Attach Die Bonder

Equipo de embalaje de semiconductores/LED/Alta precisión Die Bonder/Machina de unión a presión/Die Attach Die BonderDie Bonder

Apto para: SMD COB de alta potencia, paquete en línea de parte COM, etc.

• Materiales de carga ascendente y descendente automáticos.
• Diseño del módulo, estructura de optimización máxima.
• Derecho de propiedad intelectual completo.
• Elegir un dado y unirse a un sistema de relaciones públicas dual.
• Anillo multi-wafer, doble pegamento ect configuración.

Sistema de etapas de obleas

El conjunto de la mesa de obleas consta de una plataforma móvil X/Y y una parte giratoria en T.Servo lineal controla el movimiento de la plataforma X / Y para que el centro de la oblea sea consistente con el centro de la imagenEl motor de la plataforma X/Y está equipado con servo driver, HIWIN guía de tren y regla de rejilla de alta precisión.

Sistema de alimentación y recepción

El eje Z del sistema receptor utiliza un motor paso a paso + tornillo para controlar el levantamiento y la bajada de la caja de material y el control preciso de la posición de cada capa.La longitud y el ancho de la caja de material se puede ajustar y bloquear manualmente de acuerdo con las necesidades reales, y las cajas de material izquierda y derecha se pueden cambiar rápidamente.

Sistema de imágenes

El sistema de imagen consta de una plataforma de ajuste de precisión manual de tres ejes X / Y / Z, un cañón de lente de alta definición Hikvision y una cámara de alta velocidad de 130w.La plataforma de ajuste X / Y controla el centro de la cámara y el centro de la isla base, y la plataforma de ajuste del eje Z controla el ajuste de la distancia focal.

Sistema de brazo de balanceo

El sistema de recogida y colocación de la cabeza de soldadura está compuesto por el eje Z y el eje giratorio.que controla la rotación del brazo oscilante y el movimiento del eje Z para completar la recogida y liberación de la oblea de la oblea al marcoLa rotación y el movimiento del eje Z están compuestos por un servomotor Yaskawa y una estructura mecánica de precisión para proporcionar una mayor precisión y estabilidad.

Sistema operativo

Adopta el sistema Windows 7 y la interfaz de operación china, que tiene las características de una operación simple y sin problemas, que está en línea con los hábitos de operación de los chinos.
