Hogar > productos > Selección de SMT y máquina del lugar > Línea de montaje SMT Máquina automática de recogida y colocación de escritorio MIN

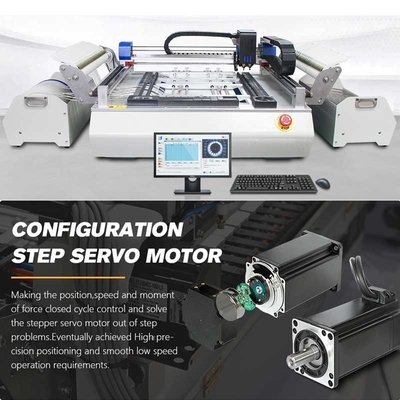

Línea de montaje SMT Máquina automática de recogida y colocación de escritorio MIN

Detalles del producto

Lugar de origen: China.

Nombre de la marca: wenzhan

Número de modelo: Las condiciones de los equipos de ensayo se establecen en el anexo I.

Pago y términos de envío

Cantidad de orden mínima: 1 conjunto/conjuntos

Precio: Negotiable

Detalles de empaquetado: 1.Caixa de madera y paquete de vacío 2.Según sus necesidades

Tiempo de entrega: 3 a 5 días

Condiciones de pago: T/T, Western Union, Paypal, tarjeta de crédito

Capacidad de la fuente: 5000

Consiga el mejor precio
Punto culminante:
Nombre del producto:
Máquina de escritorio de la selección y del lugar
Número de modelo:
Las condiciones de los equipos de ensayo se establecen en el anexo I.
Número de montaje:
2 piezas
Montaje de la precisión:
0.025m m
Tamaño mínimo del PCB:
10x10m m
Rango de movimiento del eje X:
Cuadro de las partidas 1 y 2
Componentes Tipo de rueda:
8 mm, 12 mm, 16 mm, 24 mm, 32 mm.
Tamaño máximo del PCB:
Para las máquinas de la categoría N2
Ubicación del frente:
10 PCS
Peso:
85 kg de peso
Nombre del producto:
Máquina de escritorio de la selección y del lugar
Número de modelo:
Las condiciones de los equipos de ensayo se establecen en el anexo I.
Número de montaje:
2 piezas
Montaje de la precisión:
0.025m m
Tamaño mínimo del PCB:
10x10m m
Rango de movimiento del eje X:
Cuadro de las partidas 1 y 2
Componentes Tipo de rueda:
8 mm, 12 mm, 16 mm, 24 mm, 32 mm.
Tamaño máximo del PCB:
Para las máquinas de la categoría N2
Ubicación del frente:
10 PCS
Peso:
85 kg de peso
Línea de montaje SMT Máquina automática de recogida y colocación de escritorio MIN
Máquina de recogida y colocación automática de mesa

La máquina de recogida y colocación de escritorio es una solución compacta y versátil para el ensamblaje de productos electrónicos a pequeña escala y la creación de prototipos.y entusiastas de la electrónica, esta máquina ofrece una forma fácil de usar y accesible para automatizar la colocación de componentes de montaje superficial en placas de circuitos impresos (PCB).

Características clave:
1Diseño compacto: La máquina de recogida y colocación de escritorio está diseñada para caber cómodamente en un banco de trabajo o escritorio estándar, lo que la convierte en una opción ideal para entornos de pequeña escala con espacio limitado.
2. Alta precisión de colocación: a pesar de su tamaño compacto, la máquina es capaz de colocar componentes con una precisión notable, alcanzando normalmente una precisión de ± 0,1 mm o mejor,garantizar un ensamblaje fiable y constante.
3Compatibilidad de componentes: La máquina admite una amplia gama de tipos de componentes, incluidas resistencias, condensadores, circuitos integrados y otros dispositivos de montaje en superficie.permitiendo una amplia gama de proyectos de montaje.
4. Múltiples alimentadores: La máquina de recogida y colocación de escritorio está equipada con múltiples alimentadores de componentes, lo que permite la carga simultánea de diferentes tipos de componentes, mejorando la eficiencia del flujo de trabajo.
5Interfaz fácil de usar: el panel de control intuitivo de la máquina y el software que la acompaña facilitan a los usuarios la configuración, programación y operación del sistema.incluso para aquellos con experiencia limitada en la fabricación de electrónica.
6Colocación automática: El mecanismo de recogida y colocación de la máquina automatiza la tediosa tarea de colocar los componentes manualmente, reduciendo el riesgo de error humano y mejorando la productividad general.
7- asequible y accesible: en comparación con las máquinas de recogida y colocación de grado industrial más grandes,la máquina de recogida y colocación de escritorio está diseñada para ser más asequible y accesible para una gama más amplia de usuarios, por lo que es una solución rentable para el montaje de electrónica a pequeña escala.

Instrucciones de uso:
1. Configurar la máquina: Desempaque cuidadosamente la máquina de recogida y colocación de escritorio y asegúrese de que todos los componentes necesarios,como la unidad de control y la fuente de alimentación, están correctamente conectados.
2. Cargar los alimentadores de componentes: Cargar cuidadosamente los alimentadores de componentes de la máquina con las piezas apropiadas, asegurándose de que los componentes estén correctamente orientados y asegurados.
3Preparar el PCB: Colocar la placa de circuito impreso en la superficie de trabajo de la máquina, alineándola con el área de colocación.
4Configurar el programa de colocación: utilizar el panel de control de la máquina o el software que acompaña para introducir el programa de colocación específico, ajustar los parámetros,y calibrar la máquina para los requisitos del proyecto deseado.
5. Iniciar el proceso de colocación: iniciar el proceso de colocación pulsando los mandos apropiados de la máquina.La máquina de recogida y colocación de escritorio recogerá automáticamente los componentes de los alimentadores y los colocará en el PCB con alta precisión.
6. Monitorear el proceso: Observar de cerca el funcionamiento de la máquina, comprobando cualquier error o problema que pueda surgir durante el proceso de colocación.Ajustar la configuración o solucionar problemas según sea necesario para mantener un rendimiento óptimo.
7. Descargar el PCB ensamblado: una vez completado el proceso de colocación, retire cuidadosamente el PCB ensamblado de la máquina, asegurándose de que los componentes estén en su lugar de forma segura.
8. Mantener la máquina: Limpiar, inspeccionar y realizar cualquier mantenimiento necesario en la máquina de recogida y colocación de escritorio para garantizar su funcionamiento y longevidad confiables.

Al aprovechar las capacidades de la máquina de recogida y colocación de escritorio, aficionados, pequeñas empresas y entusiastas de la electrónica pueden agilizar sus flujos de trabajo de montaje de electrónica, mejorar la calidad,y explorar proyectos más complejos con mayor facilidad y eficiencia.

Modelo
Las condiciones de los equipos de ensayo se establecen en el anexo I.
Números crecientes
2 PCS
Precisión de montaje
0.025 mm
Ángulo de montaje
0 a 360°
Velocidad de montaje
5500 piezas/hora
Tipo de boquilla de succión
Boquilla de la serie Juki
El elemento aplicable
RC(0402,0603,0805, 1206 y demás)
Las lámparas de LED para lámparas de perlas (0603)0805,3014,5050 etc.)
Chip ((SOT,SOP,QFN, BGA, etc.)
Altura del SMD
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Tamaño mínimo del PCB
10x10 mm
Tamaño máximo del PCB
Para las máquinas de la categoría N2
espesor del PCB
≤ 2 mm
Componentes Tipo de rueda
8 mm, 12 mm, 16 mm, 24 mm, 32 mm.
Ubicación del frente
10 piezas
En la bandeja de atrás.
1 por ciento
Alimentación por vibración
WZ Alimentador personalizado ((opcional)
Rango de movimiento del eje X/Y
Cuadro de las partidas 1 y 2
Rango de movimiento del eje Z
10 mm
Ángulo de rotación del eje Z
0 a 360°
Cámara visual
CCD cámara de alta definición
Número de visuales
Las piezas Camerax3,PCB Camerax1
Capacidad de reconocimiento
Se aplicará el procedimiento siguiente:
Sistema de ordenadores
Microsoft WIN7
Software operativo
Investigación y desarrollo
Formato de archivo compatible
CSV. TST. Formato
Método del programa
Apoyo en línea y fuera de línea
Presión del aire
0.4Mpa
Grado de vacío
- 66 Kpa
El poder
230 W
Fuente de alimentación
AC220V+10% 50 Hz
Tamaño del contorno del motor principal
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
1# Tamaño del contorno del alimentador de materiales
La longitud de la línea de cruce es igual a la longitud de la línea de cruce.

2# Tamaño del contorno del alimentador de materiales



La longitud de la línea de cruce es la longitud de la línea de cruce.

Peso

86 KG
