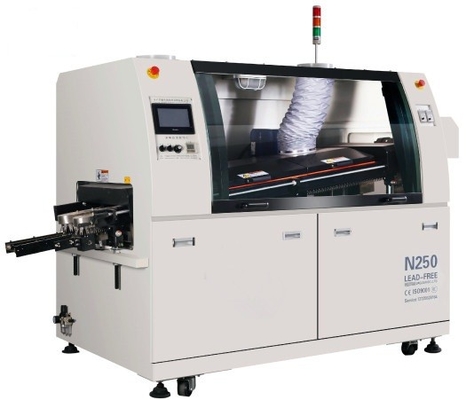

Mejor precio Máquina automática de soldadura por ondas SMT Máquina de soldadura por PCB

La máquina de soldadura por ola es un equipo esencial en la industria de fabricación de electrónica utilizado para soldar componentes de orificio pasante en placas de circuito impreso (PCB). Ofrece una gama de funcionalidades y características que facilitan procesos de soldadura eficientes y fiables.

•  Sistema de alimentación automático y funciones de alimentación de placa sincrónicas automáticas. Ajuste de velocidad de conversión de frecuencia. El pico del crisol de soldadura utiliza el ajuste de velocidad de conversión de frecuencia que puede controlar de forma independiente la altura de la ola.
•  Sistema de fluxer que utiliza boquilla de pulverización transversal japonesa, impulsada por cilindro neumático y control PLC, preciso y fiable.
•  Se utiliza PLC para controlar la máquina, para garantizar la fiabilidad y estabilidad del sistema.
•  Precalentadores que utilizan elementos calefactores infrarrojos, el calor se irradia eficientemente a la placa de circuito con un rápido aumento y activando completamente el flujo líquido.
•  Dedos de soldadura de aleación especial, ranura en V doble reforzada.
•  El motor de soldadura adopta un motor de conversión de alta frecuencia importado con control independiente, rendimiento estable y larga vida útil.
•  Pasaje de precalentamiento con diseño modularizado, cumple con los requisitos de protección ambiental, seguro y conveniente para la limpieza.
•  Los precalentadores utilizan tres controles de temperatura independientes para garantizar la excelente conservación del calor, la uniformidad de la temperatura, la precisión de la temperatura en ±2ºC.
•  Función de inicio del temporizador para el crisol de soldadura, soldadura fundida en 90 minutos.
• El limpiador automático de dedos asegura la limpieza de los dedos de soldadura.
•  El sistema inteligente de monitoreo y alarma garantiza el rendimiento estable y la seguridad de los operadores.

• Aplicación de flujo: La máquina de soldadura por ola aplica flujo a las PCB antes del proceso de soldadura. El flujo es una sustancia química que elimina la oxidación de las superficies metálicas, asegurando una correcta humectación y adhesión de la soldadura.
• Precalentamiento: La máquina cuenta con zonas de precalentamiento que elevan la temperatura de las PCB antes de que pasen por la ola de soldadura. El precalentamiento asegura que los componentes y la PCB estén a la temperatura óptima para el proceso de soldadura, promoviendo un mejor flujo de soldadura y reduciendo el estrés térmico.
• Ola de soldadura: La máquina crea una ola controlada de soldadura fundida, típicamente una aleación de estaño-plomo o soldadura sin plomo, en un baño o boquilla. La ola de soldadura se controla con precisión en términos de temperatura, altura y anchura. Cuando la PCB pasa sobre la ola de soldadura, los componentes de orificio pasante se sumergen y la soldadura forma conexiones eléctricas fiables.
• Boquilla de soldadura/Control de profundidad de inmersión: La máquina permite ajustar la altura de la boquilla de soldadura o la profundidad de inmersión. Esta característica asegura una correcta cobertura de soldadura en los terminales de orificio pasante y evita puentes de soldadura excesivos o juntas de soldadura insuficientes.
• Sistema de transporte: La máquina incorpora un sistema de transporte que transporta las PCB a través del proceso de soldadura. La velocidad del transportador se puede ajustar para lograr la calidad de soldadura y el rendimiento deseados.
• Gestión de flujo y soldadura: La máquina incluye mecanismos para la gestión de flujo y soldadura. Puede tener sistemas para el reabastecimiento de flujo, el monitoreo del nivel de soldadura y la eliminación de escoria, asegurando una calidad de soldadura consistente y reduciendo el desperdicio de material.

• Ensamblaje de componentes de orificio pasante: La máquina se utiliza principalmente para soldar componentes de orificio pasante en PCB. Es adecuada para componentes como conectores, interruptores, transformadores y componentes más grandes que no se pueden montar en superficie.
• Producción en masa: La máquina de soldadura por ola es adecuada para entornos de producción de alto volumen. Ofrece procesos de soldadura eficientes y continuos, lo que permite el montaje rápido de grandes cantidades de PCB.
• PCB de tecnología mixta: Las PCB que contienen una combinación de componentes de montaje en superficie y componentes de orificio pasante se pueden procesar utilizando la máquina de soldadura por ola. Permite la soldadura selectiva, asegurando que solo los componentes de orificio pasante estén expuestos a la ola de soldadura.
• Reparación y reelaboración: La máquina también se utiliza para fines de reparación y reelaboración. Se puede emplear para quitar y reemplazar componentes de orificio pasante en casos donde se necesitan reparaciones o modificaciones en las PCB ensambladas.
• Electrónica automotriz, industrial y aeroespacial: La máquina de soldadura por ola encuentra aplicaciones en varias industrias, incluyendo los sectores automotriz, industrial y aeroespacial. Estas industrias a menudo utilizan componentes de orificio pasante por su robustez y fiabilidad, lo que convierte a la máquina de soldadura por ola en una herramienta esencial para sus procesos de fabricación.

La máquina de soldadura por ola juega un papel crucial en el ensamblaje de componentes de orificio pasante en PCB. Asegura conexiones de soldadura fiables, alto rendimiento de producción y calidad de soldadura consistente, contribuyendo a la calidad y el rendimiento general de los productos electrónicos.
