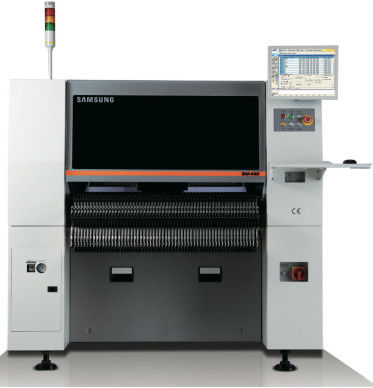

Los alimentadores neumáticos SM Samsung Chip Mounter Hanwha Samsung SM421 Seleccionar y colocar la máquina
Montaje de chips Samsung de alta velocidad
,alimentadores neumáticos montador de chips Samsung
,SAMSUNG SM421 Máquina de recogida y colocación
En buen estado, máquina de pick and place de bajo costo SMT Samsung SM421
Detalles del producto
Avanzado
Instalador flexible de alta velocidad
As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, el SM481 logró una velocidad de colocación de chips de 39,000 CPH, la más alta entre los colocadores de componentes de la misma clase,mediante la aplicación de una cabeza con un pórtico y diez husos, así como una nueva visión de vuelo y maximizando el movimiento de recogida y colocaciónAdemás, es aplicable hasta los chips de 0402 ((01005 pulgadas) e IC de 42 mm.Ha mejorado la productividad real y la calidad de colocación mediante la aplicación de alimentadores eléctricos de alta velocidad y alta precisiónAdemás, dado que está diseñado para ser compatible con los alimentadores neumáticos de la serie SM, maximiza la comodidad de operación del cliente.
39,000 CPH ((Óptimo)
1 pórtico x 10 husillos/cabeza
Las piezas aplicables: 0402 ((01005 pulgadas)
~ 42 mm ((H15 mm)
Se aplicará el PCB: 460 ((L) x 400 ((W) ((Estándar)
El número de unidades de la unidad de ensayo será el número de unidades de ensayo de la unidad.
Alta velocidad, alta precisión y electricidad
Alimentación por accionamiento
- Función de alineación automática de la posición de recogida
- Compatible con los alimentadores neumáticos SM
Nuevo sistema de vacío y recogida optimizada
Moción de colocación
El alimentador SMART
- La primera carga automática y el empalme automático del mundo
Energía fresca en su negocio
Aplica un nuevo sistema de vacío
Julio de 2013
Un montaje flexible avanzado de alta velocidad
Reconocimiento de la polaridad de la parte BGA y reconocimiento de la CSP
Realiza la mayor velocidad de colocación entre los mismos
colocadores de chips de clase mediante la aplicación de una nueva cabeza voladora
Mecanismo con 10 husillos y optimizado
movimiento de recogida/colocación
Dado que permite el reconocimiento de piezas sin detenerse después de la recogida de piezas por
aplicando su tecnología original de reconocimiento de imágenes On-the-Fly,el modelo SM481 maximiza la velocidad de colocación de la pieza al minimizar el tiempo para moverse entre la posición de recogida y la posición de colocación y al reducir el tiempo de reconocimiento a casi cero.
Se da cuenta de que es súper alto
Velocidad de colocación de 39.000 CPH
Sistema de corrección de la precisión de colocación
El chip ±50 μm ((Cpk ≥1,0)
La calibración de precisión de colocación recientemente mejorada
El sistema comprueba y corrige automáticamente el
el desplazamiento del punto de recogida, el desplazamiento de la cabeza, el desplazamiento C/V, etc.
para permitir una colocación fiable de las piezas.
La precisión absoluta de ± 50 μm ((Cpk 1)
Alta velocidad impulsada eléctricamente
y alimentador de alta precisión
Alimentación SM eléctrica
• Permite el uso integrado de 0603/2P/4P
• Equipado con una función de alineación automática
la posición de recogida entre los alimentadores para mejorar
la velocidad de recogida simultánea.
• Puede ajustar varias velocidades de suministro de piezas a
mejorar la estabilidad del suministro de piezas.
• Función de reconocimiento automático del paso de alimentación
Compatibles con los alimentadores neumáticos SM
Alimentación inteligente SM
• El primer alimentador del mundo equipado con Auto Splicing
y las funciones de carga automática
- Maximiza la comodidad del trabajo y la
Productividad mediante la automatización del empalme
Proceso para el reemplazo del carrete de piezas normalmente
realizado a mano.
Especificaciones
| Modelo | El número de la autoridad competente |
|---|---|
| Alineación | Visión en vuelo + visión en el escenario (opcional) |
| Número de husillos | 10 husillos x 1 pórtico |
| Velocidad de colocación | 39,000 CPH ((Óptimo) |
| Precisión de la ubicación | Las medidas de seguridad se aplicarán a los equipos de ensayo y a los equipos de ensayo de los equipos de ensayo. |
| (Basado en los chips estándar) | |
| Rango de componentes | Visión de vuelo FOV 24: 0402 ((01005 pulgadas) ~ 16mm IC, conector ((Punto de conducción 0.4mm) |
| * BGA, CSP ((Ball Pitch 0.4mm) | |
| Visión de etapa: (no especificado, implícito anteriormente) | |
| Dimensión del tablero (mm) | El número mínimo es: 50 ((L) x 40 ((W) |
| El número máximo: 460 L x 400 W. | |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | |
| Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes: | |
| espesor del PCB | 0.38 ~ 4.2 |
| Capacidad del alimentador | 120ea / 112ea (Carrito de atraque) |
| Utilidad | Potencia: AC 200 / 208 / 220 / 240 / 380 / 415 V (50/60Hz, 3Fase) máximo 4.7kVA |
| Consumo de aire: (no especificado) | |
| Masa: aproximadamente 1.655 kg. | |
| Dimensión externa (mm) | 1,650 ((L) x 1,680 ((D) x 1,530 ((H) |
Aplicabilidad reforzada a piezas y PCB
Aplica un nuevo sistema de iluminación
• Aplicable a las piezas de 0402 ((01005 pulgadas) a
42 mm ((H15 mm) así como partes BGA/CSP
• Aplicable a los PCB de una longitud máxima de 740 (L) x 460 (W)
placas aplicadas a LED y pantallas
• Apoya el reconocimiento automático de toda la recogida
En la actualidad, la Comisión ha adoptado una serie de medidas para
la izquierda y la derecha respectivamente
Aplicabilidad reforzada a piezas impares, incluidas
BGA, CSP, etc., mediante la aplicación de iluminación en tres etapas
los sistemas ((Iluminación lateral, coaxial y exterior).
-
