| Cuota De Producción: | 1 piezas |
| Precio: | Negociable |
| Embalaje Estándar: | 1.wooden caso 2.As su orden |
| Período De Entrega: | 3 a 5 días |
| Método De Pago: | T/T, Western Union, Paypal, tarjeta de crédito |
| Capacidad De Suministro: | 10 pieza/s por semana |

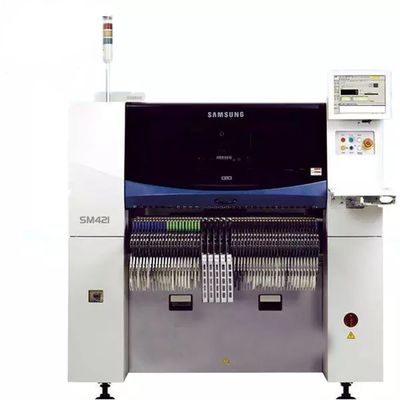

Máquina de recogida y colocación SMT en buen estado SAMSUNG SM421
ElSM421 Máquina de recogida y colocaciónes una máquina de alta velocidad y alta precisión utilizada en la fabricación electrónica para colocar componentes de montaje superficial en placas de circuitos impresos (PCB).un nombre destacado en la industria electrónica.
El SM421 está equipado con un sistema de visión que puede reconocer y alinear correctamente los componentes en la PCB.que resulta en una alta tasa de colocación y un aumento de la productividad.
Esta máquina es capaz de montar varios tipos de componentes, incluidos resistores, condensadores, circuitos integrados (IC), matrices de cuadrícula de bolas (BGAs) y transistores de contorno pequeño (SOT).Tiene un rango de componentes desde 0201 (0.2 mm x 0,1 mm) a 32 mm x 32 mm, por lo que es adecuado para una amplia gama de requisitos de montaje de PCB.
ElEl número de personas afectadas por el accidentetiene una velocidad máxima de colocación de 42.000 componentes por hora (CPH) y una precisión de ±0,03 mm, lo que garantiza una colocación precisa y eficiente de los componentes.Tiene un sistema de visión de doble precisión que escanea los componentes antes de su colocación para asegurarse de que estén correctamente alineados con el PCB.
Para utilizar la máquina de recogida y colocación SM421, el operador debe seguir los siguientes pasos:
1. Preparar el PCB: Asegúrese de que el PCB esté limpio y adecuadamente preparado para la colocación de los componentes. Esto incluye asegurar que la pasta de soldadura o el adhesivo se aplique correctamente.
2. Configurar la máquina: cargar los componentes necesarios en los alimentadores de la máquina. El SM421 puede manejar hasta 120 tipos diferentes de componentes simultáneamente.
3. Programación de la máquina: Introducción de las instrucciones necesarias y los datos de colocación de los componentes en la interfaz de la máquina.y cantidades de cada componente que se colocará.
4. Calibrar el sistema de visión: ejecutar un proceso de calibración para garantizar que el sistema de visión de la máquina pueda identificar y alinear con precisión los componentes.
5. Iniciar el proceso de colocación: Iniciar la máquina para iniciar el proceso de colocación. La máquina recogerá los componentes de los alimentadores y los colocará en las posiciones designadas en el PCB.
6. Monitorear e inspeccionar: Monitorear continuamente el funcionamiento de la máquina para garantizar que los componentes se coloquen con precisión y a la velocidad deseada.Inspeccionar periódicamente la calidad de los componentes colocados para asegurarse de que cumplen con las normas requeridas.
7. Mantenimiento y solución de problemas: Realice tareas de mantenimiento regulares en la máquina para mantenerla en óptimas condiciones. Aborde cualquier problema o error rápidamente para minimizar el tiempo de inactividad de la producción.
En general, la máquina de recogida y colocación SM421 es una solución fiable y eficiente para los fabricantes de electrónica que buscan automatizar el proceso de ensamblaje de PCB.y versatilidad, por lo que es adecuado para una amplia gama de tamaños y formas de componentes electrónicos.
| SM421 Máquina de recogida y colocación | |
| Velocidad de montaje | 21,000 CPH / chip (referencia IPC9850) 5,500 CPH / QFP (línea de base IPC9850) |
| Rango de componentes | Max, 0402 (01005) Chip ~ □ 55mm 0603 (0201) Chip ~ □ 55mm (estándar) |
| Velocidad teórica del chip | 21, 000 CPH / chip |
| Rango de montaje | 0603 pequeño chip a □ 22mmIC |
| Precisión de colocación | más o menos 0,03 mm |
| Tamaño del PCB | 460 (L) x 400 (W) mm |
| Tamaño del dispositivo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Posicionamiento | Se aplicarán las siguientes medidas: |
Avanzado
Instalador flexible de alta velocidad
Como colocador de componentes generales cuyo sistema de visión está reforzado basado en la plataforma del chip de alta velocidad SM471
El SM481 es el más rápido de la clase SM481 y el SM481 es el más rápido de la clase SM481.
una velocidad de colocación del chip de 39,000 CPH, la más alta entre los colocadores de componentes de la misma clase, mediante la aplicación de una cabeza
En la actualidad, el sistema de control de velocidad de la aeronave se ha convertido en un sistema de control de velocidad, con un pórtico y diez husoles, así como una nueva visión de vuelo y maximizando el movimiento de recogida y colocación.
Además, es aplicable a chips de hasta 0402 ((01005 pulgadas) e IC de 42 mm.
En el caso de los sistemas de alimentación eléctrica de alta velocidad y alta precisión, la calidad de la colocación es mejorada.
Diseñado para ser compatible con los alimentadores neumáticos de la serie SM, maximiza la comodidad de operación del cliente.
39,000 CPH ((Óptimo)
1 pórtico x 10 husillos/cabeza
Las piezas aplicables: 0402 ((01005 pulgadas)
~ 42 mm ((H15 mm)
Se aplicará el PCB: 460 ((L) x 400 ((W) ((Estándar)
El número de unidades de la unidad de ensayo será el número de unidades de ensayo.
Alta velocidad, alta precisión y electricidad
Alimentación por accionamiento
- Función de alineación automática de la posición de recogida
- Compatible con los alimentadores neumáticos SM
Nuevo sistema de vacío y recogida optimizada
Moción de colocación
El alimentador SMART
- La primera carga automática y el empalme automático del mundo
Energía fresca en su negocio
Aplica un nuevo sistema de vacío
Julio de 2013
Un montaje flexible avanzado de alta velocidad
Reconocimiento de la polaridad de la parte BGA y reconocimiento de CSP
Realiza la mayor velocidad de colocación entre los mismos
colocadores de chips de clase mediante la aplicación de una nueva cabeza voladora
Mecanismo con 10 husillos y optimizado
movimiento de recogida/colocación
Dado que permite el reconocimiento de piezas sin detenerse después de la recogida de piezas por
Aplicando su tecnología original de reconocimiento de imagen On-the-Fly, el SM481
El modelo maximiza la velocidad de colocación de la pieza al minimizar el tiempo de
moverse entre la posición de recogida y la posición de colocación y
Reducir el tiempo de reconocimiento a casi cero.
Se da cuenta de que es súper alto
Velocidad de colocación de 39.000 CPH
Sistema de corrección de la precisión de colocación
El chip ±50 μm ((Cpk ≥1,0)
La calibración de precisión de colocación recientemente mejorada
El sistema comprueba y corrige automáticamente el
el desplazamiento del punto de recogida, el desplazamiento de la cabeza, el desplazamiento C/V, etc.
para permitir una colocación fiable de las piezas.
La precisión absoluta de ± 50 μm ((Cpk 1)
Alta velocidad impulsada eléctricamente
y alimentador de alta precisión
Alimentación SM eléctrica
• Permite el uso integrado de 0603/2P/4P
• Equipado con una función de alineación automática
la posición de recogida entre los alimentadores para mejorar
la velocidad de recogida simultánea.
• Puede ajustar varias velocidades de suministro de piezas a
mejorar la estabilidad del suministro de piezas.
• Función de reconocimiento automático del paso de alimentación
Compatibles con los alimentadores neumáticos SM
Alimentación inteligente SM
• El primer alimentador del mundo equipado con Auto Splicing
y las funciones de carga automática
- Maximiza la comodidad del trabajo y la
Productividad mediante la automatización del empalme
Proceso para el reemplazo del carrete de piezas normalmente
realizado a mano.
Especificaciones
Modelo SM481
Alineación de la visión en vuelo + visión en el escenario (opción)
Número de husillos 10 husillos x 1 pórtico
Velocidad de colocación 39,000 CPH ((Óptimo)
Posicionamiento
Precisión
Chips/QFP
Las pruebas de seguridad de los equipos de ensayo deberán ser realizadas en un lugar de ensayo de la máquina de ensayo.
(Basado en los chips estándar)
Componente
Rango de acción
Vuelo
Visión
VAL 24
0402 ((01005 pulgadas) ~ 16 mm IC, conector ((Picadura de plomo 0.4 mm)
* BGA, CSP ((Ball Pitch 0.4mm)
Escenario
Visión
Consejo
Dimensión
(mm)
El número mínimo es 50 ((L) x 40 ((W)
El número máximo
El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles.
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
El espesor del PCB es de 0,38 ~ 4.2
Capacidad de alimentación 120ea / 112ea ((Carrito de atraque)
Utilidad
El poder
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3Fase) máximo 4,7 kVA
Consumo de aire
Masa Aproximada 1.655 kg
Dimensión externa (mm) 1,650 (L) x 1,680 (D) x 1,530 (H)
Reel presente
Nuevo carrete
• Minimizar el retraso de la colocación de piezas debido a la optimización
de trayectoria neumática
• Realiza una recogida estabilizada de piezas y una reducción mínima del aire
consumo mediante la aplicación de una bomba de vacío
Aplicabilidad reforzada a piezas y PCB
Aplica un nuevo sistema de iluminación
• Aplicable a las piezas de 0402 ((01005 pulgadas) a
42 mm ((H15 mm) así como piezas BGA/CSP
• Aplicable a los PCB de una longitud máxima de 740 (L) x 460 (W)
placas aplicadas a LED y pantallas
• Apoya el reconocimiento automático de toda la recogida
En la actualidad, la Comisión ha adoptado una serie de medidas para
la izquierda y la derecha respectivamente
Aplicabilidad reforzada a piezas impares, incluidas
BGA, CSP, etc., mediante la aplicación de iluminación en tres etapas
los sistemas ((Iluminación lateral, coaxial y exterior).
Producto relacionado
Tenemos una gama completa de pick y lugar de la máquina SMT para FUJI, JUKI, SAMSUNG, YAMAHA, y así sucesivamente, alimentador,
boquilla, SMT máquina de recoger y colocar, transportador de PCB,
cilindro, y el alimentador de vibración, cualquier cosa que necesites, sólo dime!
La marca principal es la máquina pesada Fuji YAMAHA Samsung SONY
1. Aceite lubricante SMT
2. piezas SMT
3. Boquilla y alimentador
4Cintas SMT y otras piezas de la máquina
